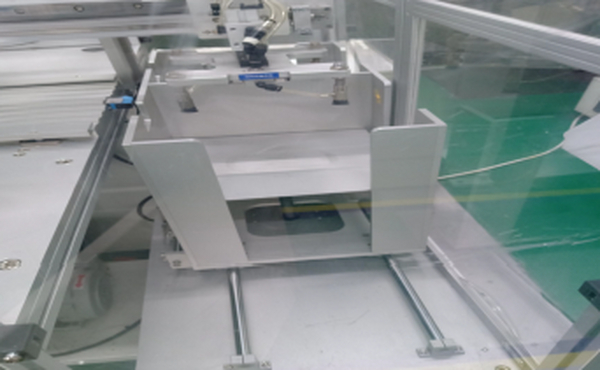

自动化生产线通用结构与控制系统

---

生产线就是产品生产过程所经过的路线，即从原料进入生产现场开始，经过加工、运送、装配、检验等一系列生产活动所构成的路线。自动化生产线就是由工件传送系统和控制系统，将一组自动机床和辅助设备按照工艺顺序联结起来，自动完成产品全部或部分制造过程的生产系统。广晟德这里来分享一下自动化生产线的通用结构与控制系统。 自动化生产线 一、自动化生产线的通用结构 自动化生产线通用结构由五部分组成：1、机械本体部分；2、检测及传感器部分；3、控制部分；4、执行机构部分；5、动力源部分。 1、机械本体。在自动化设备及生产线中机械本体是被自动化的对象，也是完成给定工作的主体，是机电一体化技术的载体。机械本体包括机壳、机架、机械传动部件以及各种连杆机构、凸轮机构、联轴器、离合器等。 2、检测及传感器。是自动化生产线必不可少的部分也是控制部分的基础，检测及传感器部分是获取信息起到监测作—用。自动化的设备及生产线在运行过程中及时了解与运行相关的情况，充分而又及时掌握各种信息，系统才能得到控制和正常运行。 3、控制部分。控制的作用是处理各种信息并做出相应的判断、政策和指令。装在自动化设备及生产线上的各种检测元件，将测到的信号传送到其控制部分。 4、执行机构部分。执行机构部分作用是执行各种指令、完成预期的动作。它由传动机构和执行元件组成，能实现给定的运动，能传递足够的动力，并具有良好的传动性能，可完成上料、下料、定量和传送等功能。 5、动力源部分。动力源部分的作用是向自动化设备及生产线供应能量，以驱动它们进行各种运动和操作。 二、自动化生产线的控制系统 自动化生产线控制系统按动作顺序的控制可分为两类：时序控制和行程控制系统。 1、时序控制： 时序控制系统是指按时间先后顺序发出指令进行操作的一种控制系统; 时序控制系统有以下优缺点： ①优点：能完成任意复杂的工作循环并调整正常后，各执行机构不会互相干预，分配轴即使转动不均匀，也不会影响各动作的顺序，能保证在规定时间内严格可靠地完成工作循环，特别适用于高速自动化设备中。 ②缺点：灵活性差，缺乏检测执行机构动作完成与否的装置。 2、行程控制系统： 按一个动作到规定位置的行程信号来控制下一个动作的一种控制系统。 行程控制系统的优缺点： ①优点：依照“命令—回答—执行—命令”方式进行控制，平安可靠; ②缺点：动作从输出到回

查看更多

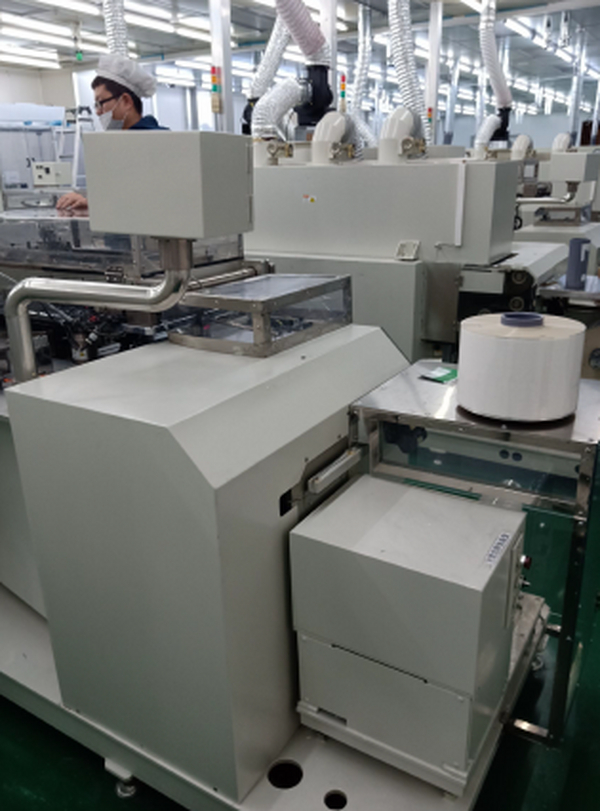

自动化设备的标准化管理

---

自动化生产线是由工件传送系统和控制系统，将组自动机床和辅助设备按照工艺顺序联结起来，自动完成产品全部或部分制造过程的生产系统，简称自动线。一般来讲，随着目前自动化科技越来越高，所有的产品生产线都可以实现自动化进行生产。自动化生产线有哪些？要看怎么分类。下面广晟德生产线来按照使用和形式来分类自动化生产线。 LED日光灯自动化生产线 一、按照使用形式来看自动化生产线有哪些 1、倍速链自动化生产线：倍速链自动化生产线是以倍速链为核心设计的工业输送线，其中以2.5倍和3倍速链线为主，可用于大宗物品和各式散件的生产输送，设备布局非常灵活，可以根据车间环境进行布局。 2、皮带输送自动化生产线线：以皮带为输送材料的工业流水线，皮带输送线在电子产品装配行业应用的广泛，可以满足生产车间的防静电需求。在生产中，具有运行平稳的特点。 3、板链输送机自动化生产线：板链输送机又叫链板输送线，是一种适合大宗物品输送的工业输送线，可以用于采矿、电动车生产、汽车制造、家电组装等重工业，特点就是可以满足大宗物品的输送要求。 4、滚筒输送自动化生产线：以滚筒为输送载体的工业流水线，应用较为灵活，但常常与其他的生产设备组合使用。 以上这四种常见生产线的使用形式都可以实现自动化生产的形式做成自动化生产线。 二、如果按照自动化生产线行业分类出自动化生产线有哪些，自动化生产线凭借高度的自动化操作技术，在各行各业中得到广泛的应用。目前下面这五个行业所有自动化生产线多些: 1、食品行业包装、加工生产线; 2、化工产品包装加工生产线; 3、汽车制造等重工业业生产线; 4、服装业行业的包装加工生产； 5、电子产品和LED光电产品的加工生产。 三、如果根据制造行业及工艺上的区别自动化生产线有哪些？那么自动化生产线具有很多类型，例如自动化机械加工生产线、自动化装配生产线、自动化喷涂生产线、自动化焊接生产线、自动化电镀生产线等。其中典型的是以下两种：一种为自动化机械加工生产线，用于机械零件加工行业；另一种为自动化装配生产线，用于各种产品的后期装配生产。
